Polymer-tech SolutionsTM

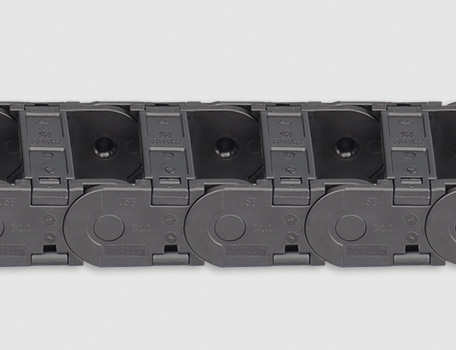

C02.25通用型塑料拖鏈是應用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 長期使用溫度：-40/+120℃
● 內高Hi：25 mm
● 內寬Bi：38-125 mm
● 彎曲半徑R：55-250 mm
● 節距Pitch：46 mm
 | 架空長度 | ≤ 2.25m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | ≤ 100m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 40m | 滑行速度/ 加速度 | ≤ 10 [m/s] / 50 [m/s2 ] | ||
垂直站立 | ≤ 3.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 1.0m | 阻燃等級 | UL94 HB |
① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔
*如果安裝空間受到限制請咨詢CSB?.
| R | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 |
| H | 145 | 185 | 235 | 285 | 335 | 385 | 435 | 485 | 535 |
| D | 142 | 162 | 187 | 212 | 237 | 262 | 287 | 312 | 337 |
| K | 265 | 330 | 410 | 485 | 565 | 645 | 725 | 800 | 880 |
*實際安裝高度：HF=H+25mm（負載 1.5kg/m)
| R | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 |
| H2 | 110 | 150 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| D2 | 142 | 162 | 380 | 440 | 590 | 755 | 950 | 1040 | 1130 |
| K2 | 265 | 330 | 644 | 736 | 1012 | 1242 | 1472 | 1610 | 1794 |
| △CL | - | - | 204 | 244 | 364 | 504 | 674 | 754 | 804 |

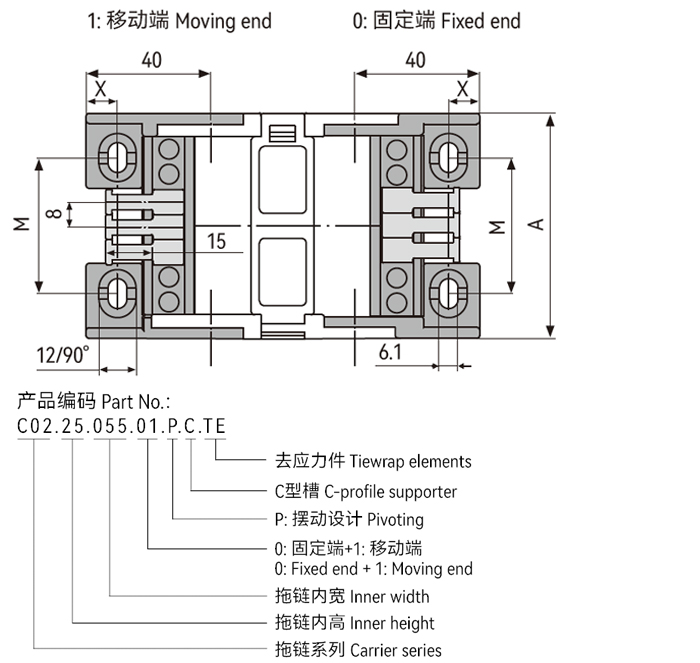

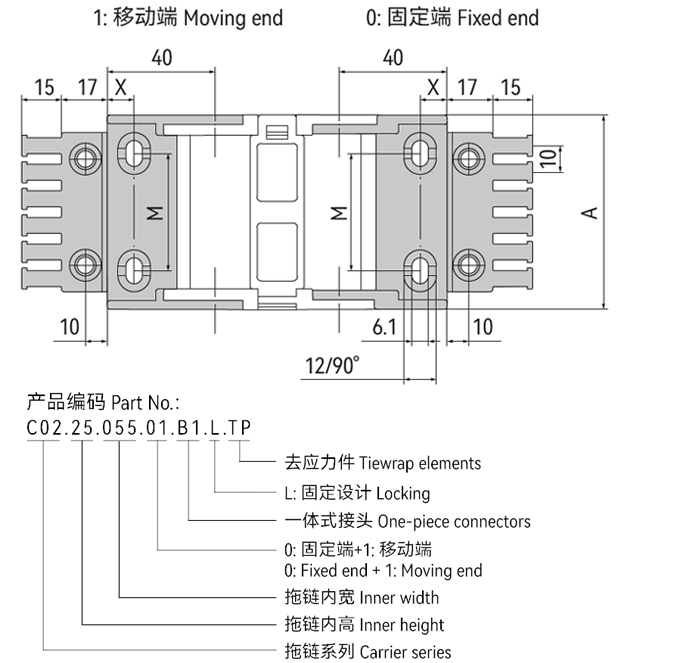

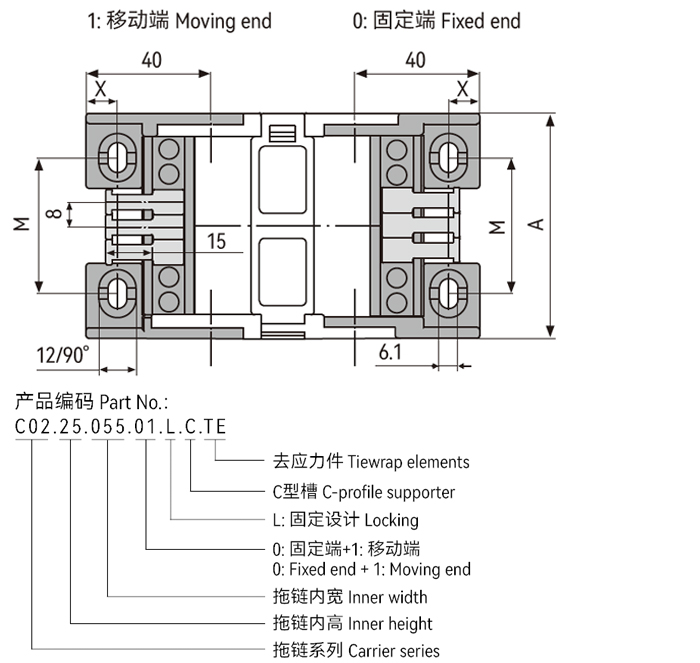

*C02.25拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
