產品特性

C02E.45抗靜電通用型塑料拖鏈?zhǔn)菓?yīng)用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 消除靜電，表面電阻<10⁹Ω
● 長期使用溫度：-40/+120℃
● 內高Hi：45 mm
● 內寬Bi：75-175 mm
● 彎曲半徑R：75-300 mm
● 節距Pitch：67 mm

標準規格查詢

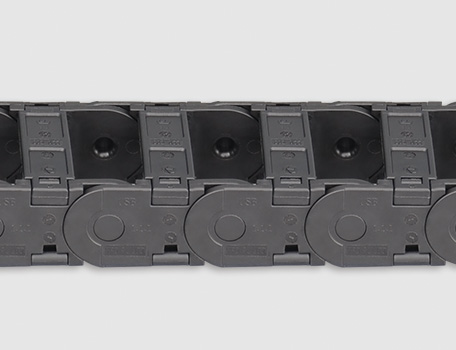

電纜拖鏈

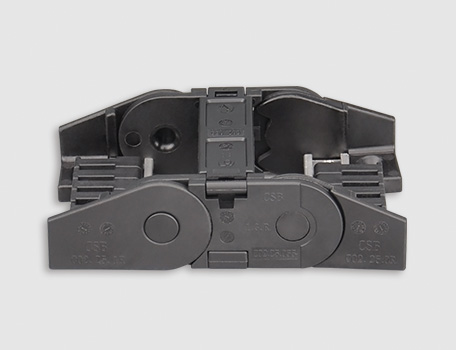

拖鏈接頭-固定

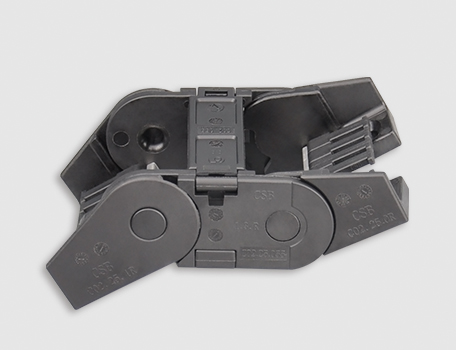

拖鏈接頭-擺動

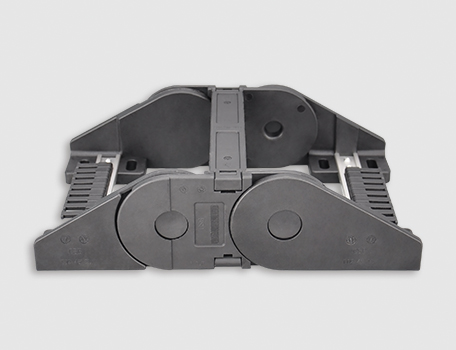

雙孔頭尾接頭-固定

C02E.45抗靜電通用型電纜拖鏈

產品編碼：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

最大懸掛長度 [m]：

最大豎立長度 [m]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C02E.45抗靜電通用型電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去應力件 [pcs]：

*訂貨周期 [wks]：

訂購產品

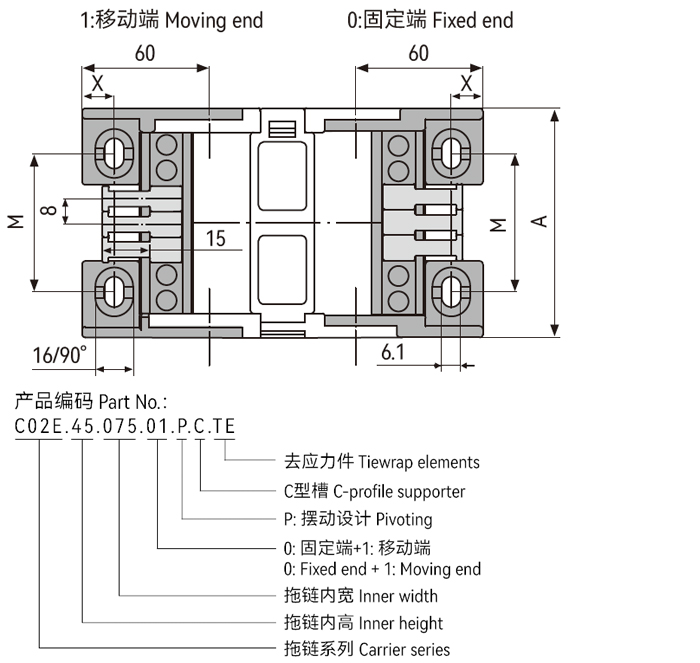

結構圖片

C02E.45抗靜電通用型電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

去應力件 [pcs]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C02E.45抗靜電通用型電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

M [mm]：

去應力件 [pcs]：

*訂貨周期 [wks]：

訂購產品

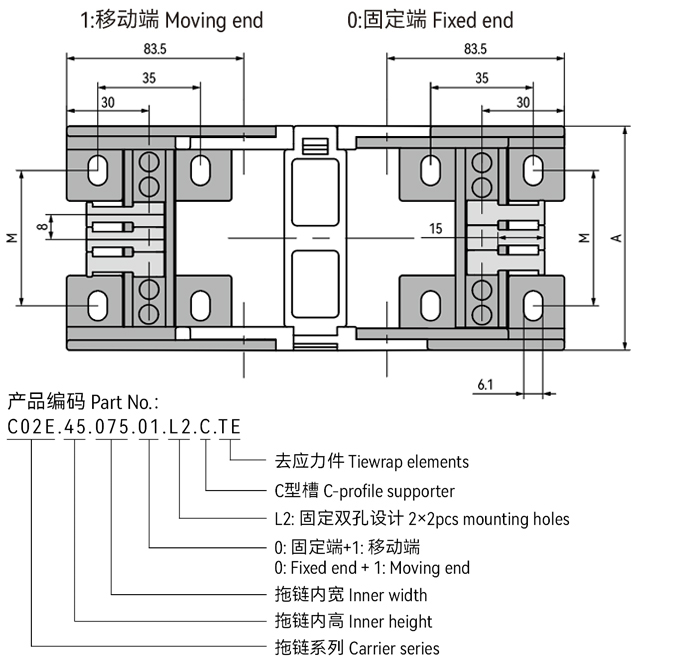

結構圖片

▊技術參數

架空長度	≤ 3.0m	速度/ 加速度 FL_G	≤ 20 [m/s] / 200 [m/s2 ]
滑行距離	≤ 150m	速度/ 加速度 FL_B	≤ 3 [m/s] / 6 [m/s2 ]
豎直懸掛	≤ 80m	滑行速度/ 加速度	≤ 10 [m/s] / 50 [m/s2 ]
垂直站立	≤ 3.0m	允許溫度	-40℃ ~120℃
側向架空	≤ 1.0m	阻燃等級	UL94 HB

▊預裝拖鏈訂購編碼


① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB通用型電纜拖鏈安裝說明

▊拖鏈安裝尺寸

通用型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	075	100	125	150	200	250	300
H	214	264	314	364	464	564	664
D	208	233	258	283	333	383	433
K	370	450	530	610	765	920	1080

*實際安裝高度：H_F=H+10mm（負載 0.1kg/m)

▊接頭安裝方式

通用型電纜拖鏈接頭安裝方式

*C02E.45拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C02E.45.Bi.01.P.C

通用型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

通用型電纜拖鏈自由鏈節

*可S型站立

C02電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

C02拖鏈消除應力單元

● 適用C型支架，帶梳齒狀應力元件
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...

C02 通用型電纜拖鏈

文件類型 PDF文件

文件大小 687KB

出版時間 10-2023

出版序號 CSB/CAT.064

立即下載

1083 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
