Polymer-tech SolutionsTM

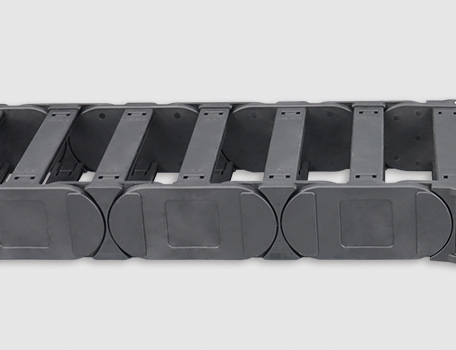

C03.32重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.32重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃
● 內高Hi：32 mm
● 內寬Bi：50-200 mm
● 彎曲半徑R：63-300 mm
● 節距Pitch：56 mm
 | 架空長度 | ≤ 3.0m | 速度/ 加速度 FLG | ≤ 10 [m/s] / 50 [m/s2 ] | |
滑行距離 | 10-200m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 30m | 滑行速度/ 加速度 | ≤ 4 [m/s] / 25 [m/s2 ] | ||
垂直站立 | ≤ 2.5m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 2.0m | 阻燃等級 | UL94 HB |
① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.
| R | 063 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| H | 180 | 204 | 254 | 301 | 354 | 404 | 454 | 494 | 554 | 654 |
| D | 174 | 186 | 211 | 236 | 261 | 286 | 311 | 331 | 361 | 411 |
| K | 310 | 350 | 430 | 505 | 585 | 665 | 745 | 805 | 900 | 1055 |
*實際安裝高度：HF=H+40mm（負載 2.5kg/m)
| R | 063 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 300 |
| H2 | 126 | 150 | 166 | 166 | 166 | 166 | 166 | 166 | 166 | 166 |
| D2 | 146 | 158 | 370 | 470 | 500 | 655 | 770 | 900 | 930 | 1100 |
| K2 | 310 | 350 | 616 | 784 | 896 | 1120 | 1288 | 1456 | 1568 | 1904 |
| △CL | - | - | 160 | 210 | 240 | 370 | 460 | 540 | 570 | 690 |

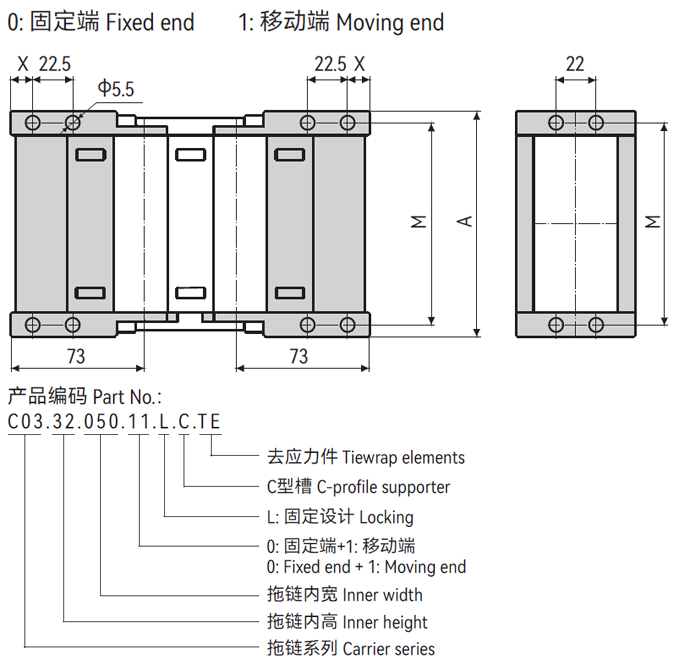

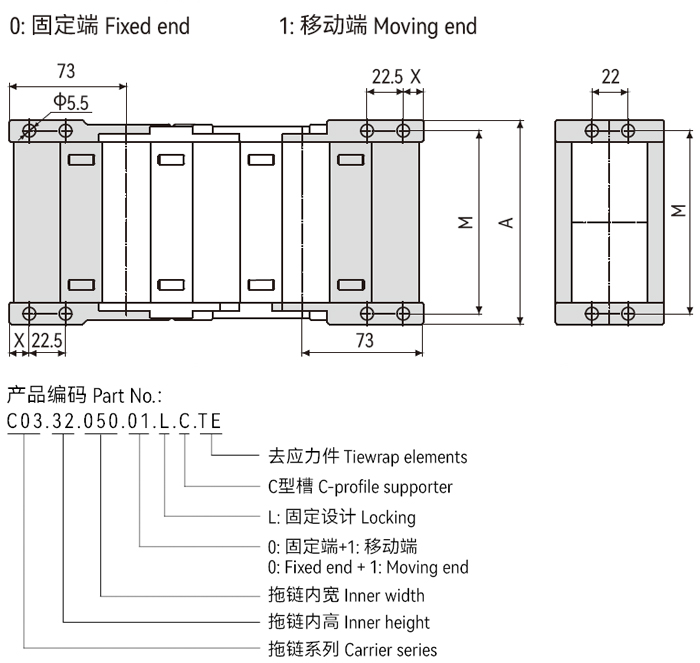

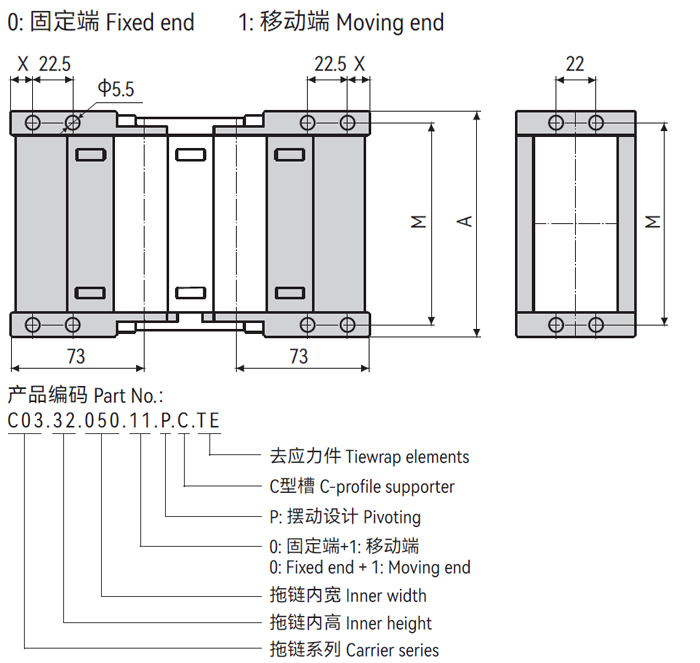

*C03.32拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
