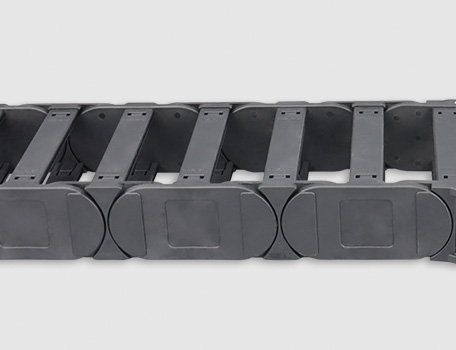

C03.80重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.80重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃
● 內高Hi：80 mm
● 內寬Bi：100-300 mm
● 彎曲半徑R：150-500 mm
● 節距Pitch：111 mm
▊技術參數
 | 架空長度 | ≤ 5.8m | 速度/ 加速度 FLG | ≤ 10 [m/s] / 50 [m/s2 ] | |
滑行距離 | 12-400m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 60m | 滑行速度/ 加速度 | ≤ 4 [m/s] / 25 [m/s2 ] | ||
垂直站立 | ≤ 4.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 3.0m | 阻燃等級 | UL94 HB |
① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.
| R | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H | 408 | 508 | 608 | 708 | 808 | 908 | 1008 | 1108 |
| D | 445 | 495 | 545 | 595 | 645 | 695 | 745 | 795 |
| K | 693 | 850 | 1007 | 1164 | 1321 | 1479 | 1635 | 1793 |
*實際安裝高度：HF=H+40mm（負載 2.5kg/m)
| R | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H2 | 242 | 242 | 242 | 242 | 242 | 242 | 242 | 242 |
| D2 | 550 | 800 | 1000 | 1200 | 1450 | 1600 | 1850 | 2100 |
| K2 | 890 | 1330 | 1665 | 2000 | 2330 | 2660 | 3050 | 3440 |
| △CL | 189 | 389 | 539 | 689 | 889 | 989 | 1189 | 1389 |

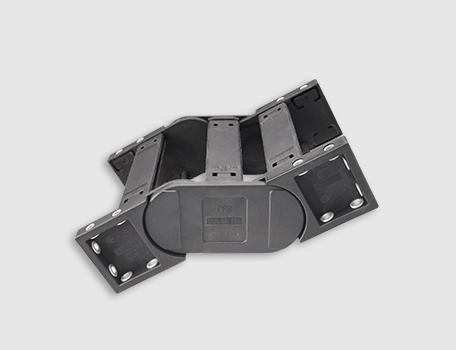

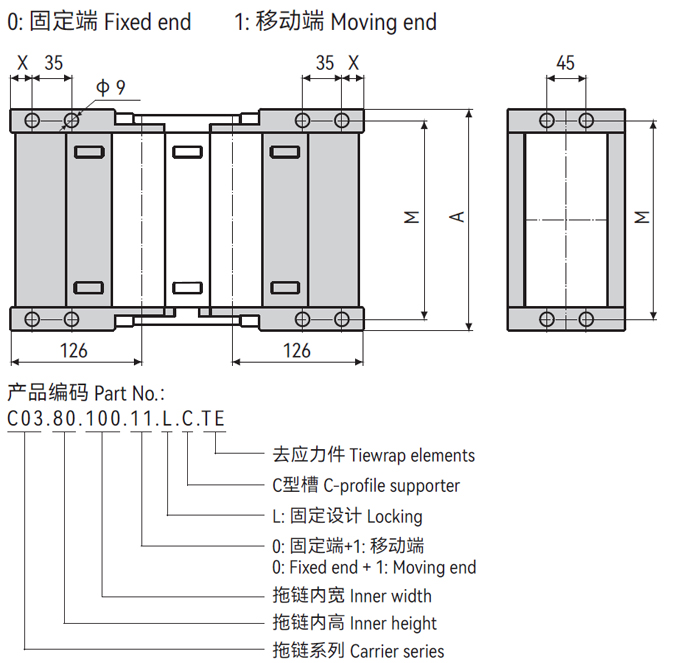

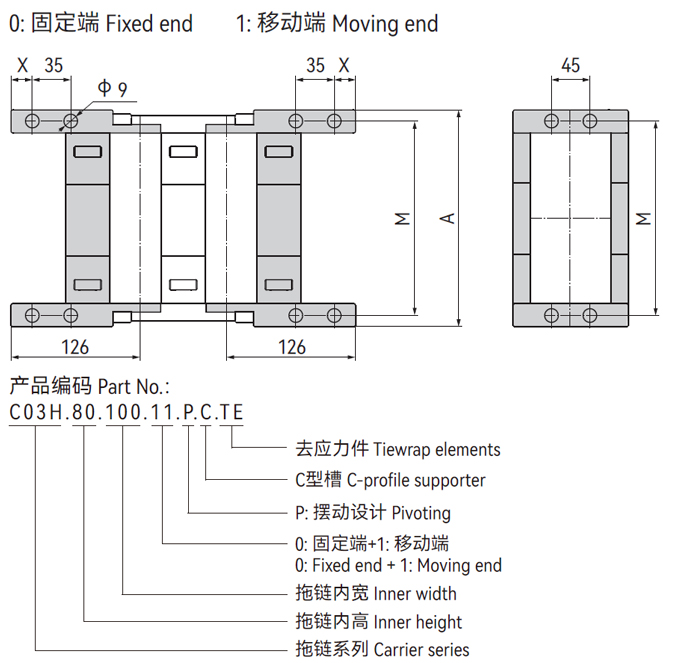

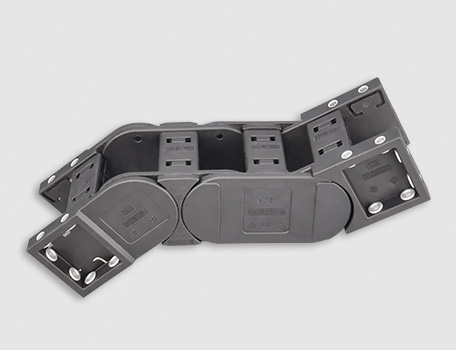

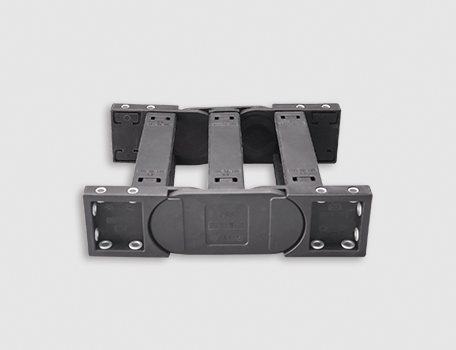

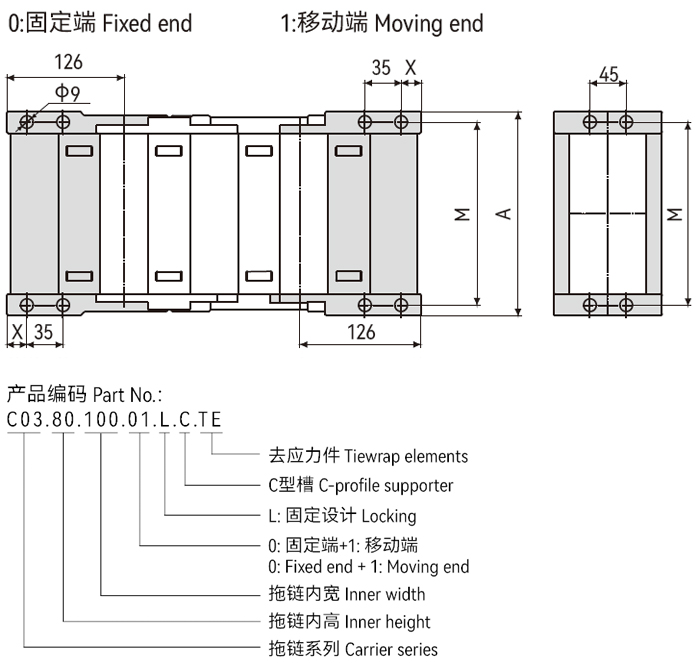

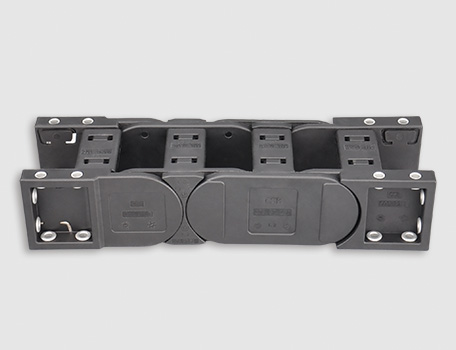

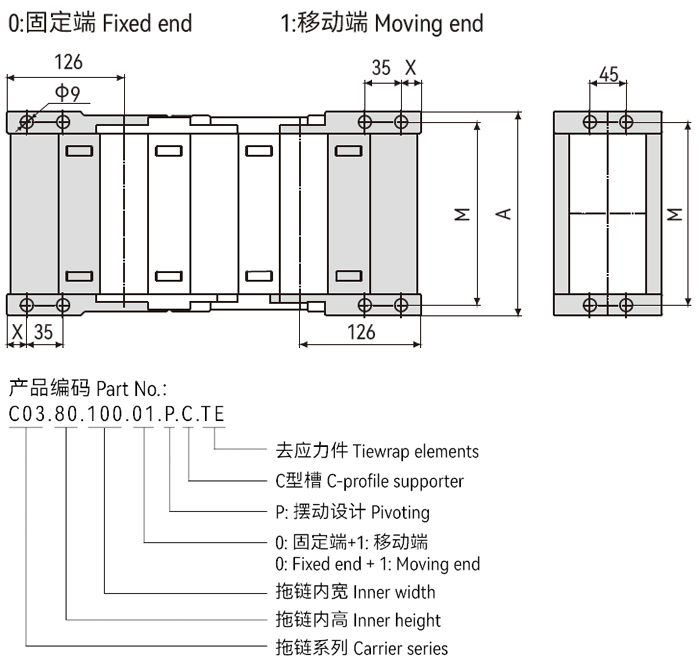

*C03.80拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
