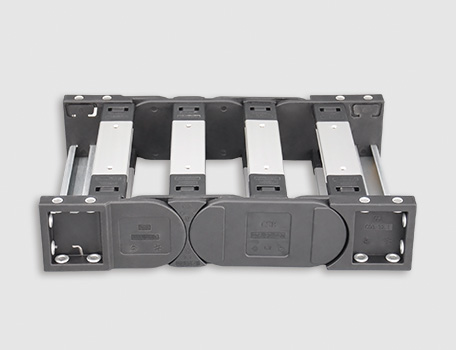

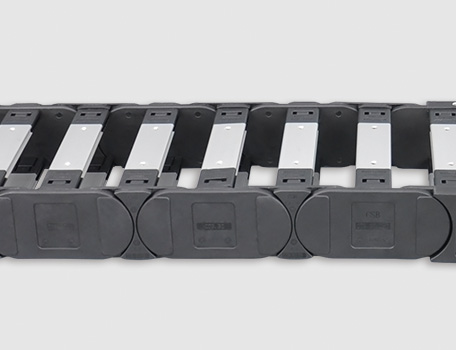

C03H.42高強度電纜拖鏈

產品特性

C03H高強度電纜拖鏈?zhǔn)腔贑03電纜拖鏈的改進版本。高強度材料結合穩固的結構設計使得C03H具有更高的承載能力，特殊橫桿設計賦予了拖鏈內寬尺寸高自由度選擇。

● 長期使用溫度：-40/+120℃
● 內高Hi：42 mm
● 內寬Bi：200-400 mm
● 彎曲半徑R：75-350 mm
● 節距Pitch：67 mm

C03H.42高強度電纜拖鏈
結構圖片

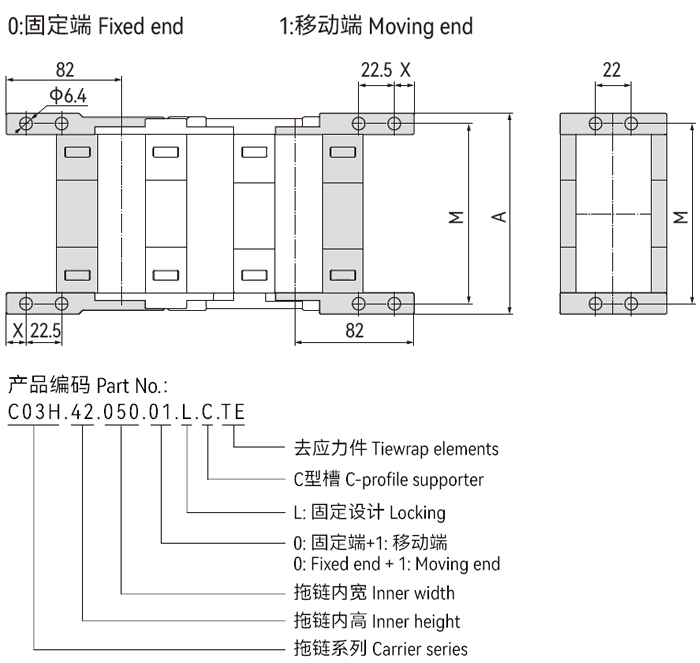

▊拖鏈接頭-固定


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03H.42.200.01.L.C.TEC03H.42.200.11.L.C.TE20022715
21613
C03H.42.212.01.L.C.TEC03H.42.212.11.L.C.TE21223915
22814
C03H.42.230.01.L.C.TEC03H.42.230.11.L.C.TE23025715
24615
C03H.42.237.01.L.C.TEC03H.42.237.11.L.C.TE23726415
25315
C03H.42.250.01.L.C.TEC03H.42.250.11.L.C.TE25027715
26616
C03H.42.262.01.L.C.TEC03H.42.262.11.L.C.TE26228915
27817
C03H.42.280.01.L.C.TEC03H.42.280.11.L.C.TE28030715
29618
C03H.42.290.01.L.C.TEC03H.42.290.11.L.C.TE29031715
30619
C03H.42.300.01.L.C.TEC03H.42.300.11.L.C.TE30032715
31620
C03H.42.312.01.L.C.TEC03H.42.312.11.L.C.TE31233915
32820
C03H.42.325.01.L.C.TEC03H.42.325.11.L.C.TE32535215
34121
C03H.42.337.01.L.C.TEC03H.42.337.11.L.C.TE33736415
35322
C03H.42.350.01.L.C.TEC03H.42.350.11.L.C.TE35037715
36623
C03H.42.362.01.L.C.TEC03H.42.362.11.L.C.TE36238915
37824
C03H.42.375.01.L.C.TEC03H.42.375.11.L.C.TE37540215
39125
C03H.42.387.01.L.C.TEC03H.42.387.11.L.C.TE38741415
40325
C03H.42.400.01.L.C.TEC03H.42.400.11.L.C.TE40042715
41626

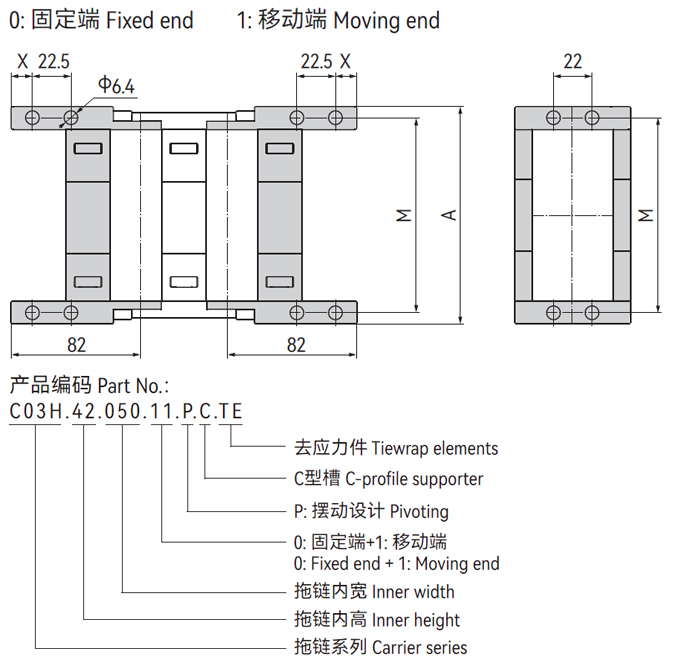

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03H.42.200.01.P.C.TEC03H.42.200.11.P.C.TE20022715
21613
C03H.42.212.01.P.C.TEC03H.42.212.11.P.C.TE21223915
22814
C03H.42.230.01.P.C.TEC03H.42.230.11.P.C.TE23025715
24615
C03H.42.237.01.P.C.TEC03H.42.237.11.P.C.TE23726415
25315
C03H.42.250.01.P.C.TEC03H.42.250.11.P.C.TE25027715
26616
C03H.42.262.01.P.C.TEC03H.42.262.11.P.C.TE26228915
27817
C03H.42.280.01.P.C.TEC03H.42.280.11.P.C.TE28030715
29618
C03H.42.290.01.P.C.TEC03H.42.290.11.P.C.TE29031715
30619
C03H.42.300.01.P.C.TEC03H.42.300.11.P.C.TE30032715
31620
C03H.42.312.01.P.C.TEC03H.42.312.11.P.C.TE31233915
32820
C03H.42.425.01.P.C.TEC03H.42.425.11.P.C.TE32535215
34121
C03H.42.337.01.P.C.TEC03H.42.337.11.P.C.TE33736415
35322
C03H.42.350.01.P.C.TEC03H.42.350.11.P.C.TE35037715
36623
C03H.42.362.01.P.C.TEC03H.42.362.11.P.C.TE36238915
37824
C03H.42.375.01.P.C.TEC03H.42.375.11.P.C.TE37540215
39125
C03H.42.387.01.P.C.TEC03H.42.387.11.P.C.TE38741415
40325
C03H.42.400.01.P.C.TEC03H.42.400.11.P.C.TE40042715
41626

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 4.2m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

≤ 300m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 50m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s2 ]

垂直站立

≤ 3.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.1m

阻燃等級

UL94 HB

▊預裝拖鏈訂購編碼


① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
② SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB高強度電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

▊拖鏈安裝尺寸


*如果安裝空間受到限制請咨詢CSB?.

R075100125150175200250300350
H214264314364414464564664764
D208233258283308333383433483
K37045053061068576592010801235

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03H.42長行程滑行應用 | 12-300m

R075100125150175200250300350
H2150200186186186186186186186
D2174199475570670780103011501500
K237045080493811391340167519432412
△CL--2303003804606607301030

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03H.42拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

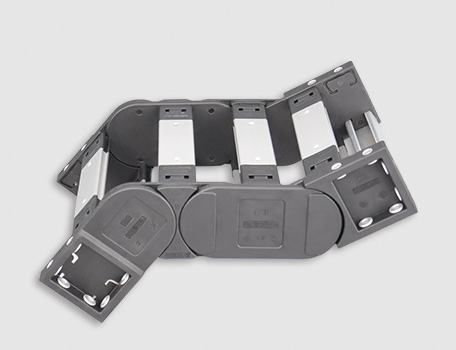

▊C03H.42.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

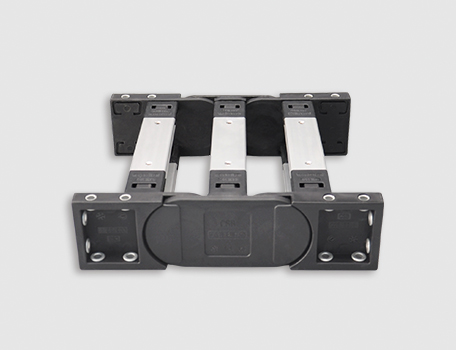

重載型電纜拖鏈自由鏈節

*可S型站立
